Einbauanleitung: MP3-Player im Golf IV nachrüsten

Diese Einbauanleitung beschreibt den Einbau eines Solisto MP3-Players in das Handschuhfach eines Golf IV.

Eine geniale Nachrüst-Lösung ist der MP3-Player von Solisto. Diese kleine Aluschachtel wird anstelle eines CD-Wechslers an das Radio angeschlossen und z.B. im Handschuhfach oder der Mittelarmlehne installiert. Das geniale ist, das der Solisto praktisch jeden USB-Stick als Speichermedium akzeptiert. Dies ist die gleiche Lösung, die VW ab Dezember 2005 im Golf V anbietet. Auf dem USB-Stick werden bis zu 6 Ordner als 'CD1' bis 'CD6' angelegt und die max. 99 MP3's pro Ordner (insgesamt 594) können über das Radio wie eine CD im CD-Wechsler abgespielt werden. Dies klappt mit praktisch jedem VW-Radio, das auch eine CD-Wechslersteuerung bietet. Den Solisto gibt es auch mit AUX- und iPod-Anschluß.


Radio ausbauen - die passenden Entriegelungswerkzeuge gibt es bei VW
alle Kabel abziehen

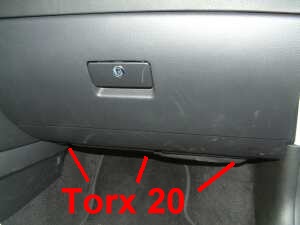

Handschuhfach: die unteren 3 Torx-20-Schrauben lösen

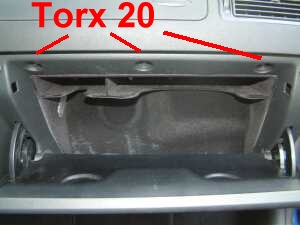

Handschuhfach öffnen und die oberen 3 Torx-20-Schrauben lösen
Handschuhfach nach vorne herausziehen
Bei älteren Jahrgängen existiert noch eine 7. Schraube unter der Mittelkonsole. Um diese zu entfernen muß erst die Mittelkonsole ausgebaut werden.


Handschuhfach noch nicht zu weit herausziehen, erst
Kabel der Handschuhfach-Beleuchtung lösen
Danach kann das Handschuhfach komplett herausgenommen werden

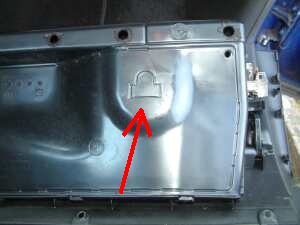

Durchbruch für das Kabel erzeugen
An der gekennzeichneten Stelle ist eine Sollbruchstelle vorgesehen, die sich einfach mit einem Schraubenzieher durchtrennen läßt.

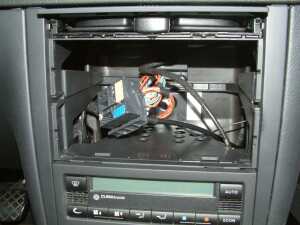

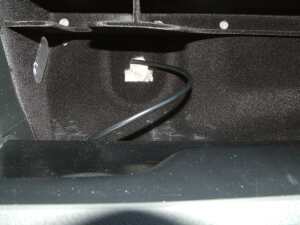

Kabel vom Handschuhfach zum Radioschacht verlegen
Dabei nicht, wie auf dem Foto, den Fehler machen das Kabel vor der Abstützung für das Radio, sondern dahinter verlegen. Sonst passt das Radio nicht mehr in den Schacht.


Das Handschuhfach kann nun wieder eingepasst werden. Dabei das Kabel für die Beleuchtung nicht vergessen.

Das CD-Wechsler-Kabel und alle anderen Kabel ans Radio anschließen. Wenn das CD-Wechsler-Kabel einen extra Masseanschluß hat, muß dieser mit dem Gehäuse des Radios verbunden werden. Bevor das Radio wieder komplett eingeschoben wird, den Solisto MP3-Player am anderen Ende anschließen, USB-Stick einstecken und testen.

Läuft alles alles zufriedenstellen können Radio und Handschuhfach wieder montiert werden.

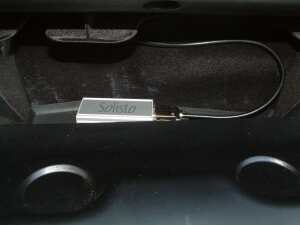

Den Solisto MP3-Player passend im Handschuhfach platzieren.

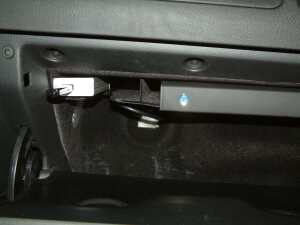

Wenn man einen sehr kurzen USB-Stick besitzt kann man den Solisto MP3-Player auch in dem kleinen Fach neben der Handbuchablage positionieren.

Allerdings darf der USB-Stick höchstens ca. 55mm lang sein, da er sonst an die geschlossene Handschuhfach-Klappe stößt. Geeignet ist z.B. der Delock Nano sein.

Alternativ kann man den USB-Stick bei dieser Einbaulage auch per USB-A-A-Verlängerungskabel anschließen.
